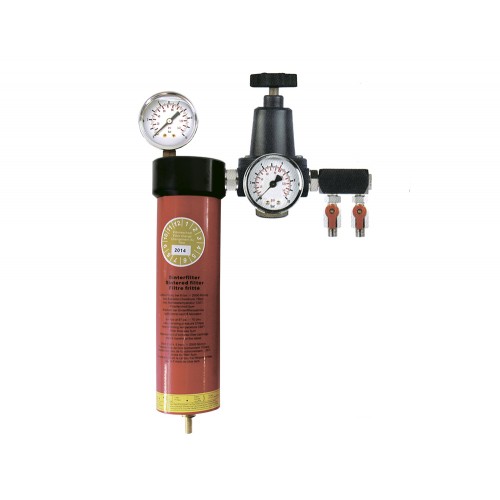

Фильтр подготовки воздуха JETA PRO JAC6001

Фильтр подготовки воздуха JETA PRO JAC6001 используется для очистки воздуха при выполнении окрасочных работ.

Модуль устанавливается в пневмолинию и очищает воздух от влаги и масла.

Модуль JETA PRO JAC6001 состоит из

• влаго-масло отделитель с автоматическим сливом -очистка 5мкм

Первая ступень фильтрации представляет из себя центрифугу для отделения конденсата воды с фильтром 5 мкм для задержки частиц ржавчины. Сброс конденсата воды происходит автоматически в момент отсутствия давления в установке: каждый раз при сбросе давления в установке, или когда уровень конденсата в колбе первой ступени достигает определенного значения, открывается клапан сброса и накопленный водный конденсат удаляется наружу.

Технические характеристики блока подготовки воздуха JETA PRO JAC6001

• пропускная способность 2600л/мин,
• давление макс.12 бар,
• вход Р1/2",
• два выхода N11 /4" с шаровыми вентилями,
• 2 манометра,
• редуктор с автосбросом избыточного давл.,
• максимальная температура воздуха 120°С.

Место для крепления фильтр-группы выбирается с учетом следующих моментов:

• фиксация к стене строго вертикально.
• возможность доступа для обслуживания.
• фильтр - группа может монтироваться как внутри, так и снаружи помещения окрасочно­сушильной камеры.

Установка давления - при требуемом расходе воздуха установить необходимое давление на выходе: поворачивать по часовой стрелке для увеличения и против - для уменьшения выходного давления.

Обслуживание - Периодичность обслуживания зависит исключительно от качества сжатого воздуха подаваемого на установку. Все работы по обслуживанию должны выполняться после отсоединения установки от магистрали сжатого воздуха. Замена сменных фильтров - картриджей производится при превышении разности входящего и выходящего давления на манометрах более 1 бар или минимум один раз в год. Для заказа сменных фильтров используйте артикулы указанные в таблице выше. Ежемесячно проверяйте работу клапана сброса конденсата воды и периодически продувайте фильтр струёй сжатого воздуха для удаления частиц скопившейся ржавчины. Периодически открывайте вручную клапан сброса конденсата масла и сливайте накопившийся конденсат масла. Использовать для очистки только ткань, слегка смоченную водой. Не использовать растворители.
