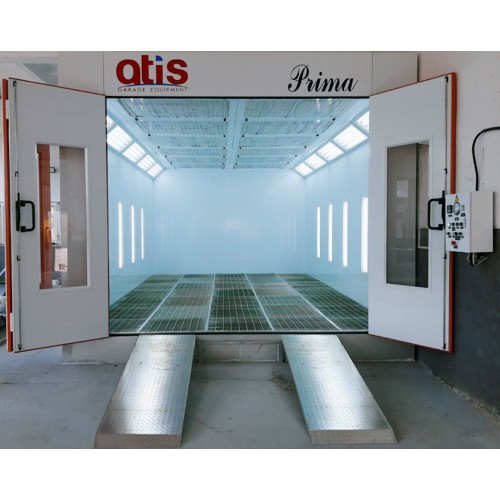

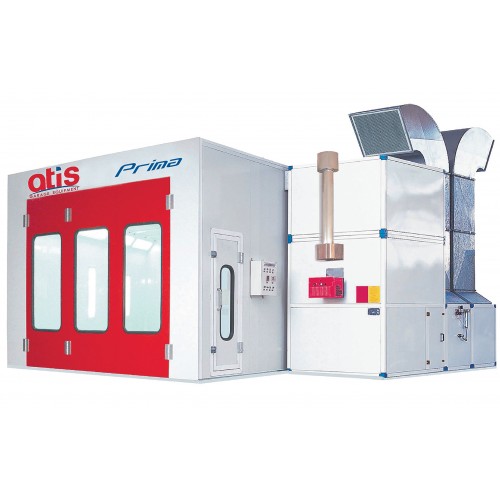

Окрасочно-сушильная камера Atis Prima

Окрасочно-сушильная камера Atis Prima
Камера включает

1. Одну тепло-генераторную группу, комплектуемую: приточным вентилятором турбинного типа производительность 24.000 м³, электромотором 7,5 кВт, пневматической заслонкой рециркуляции, группой предварительных воздушных фильтров.

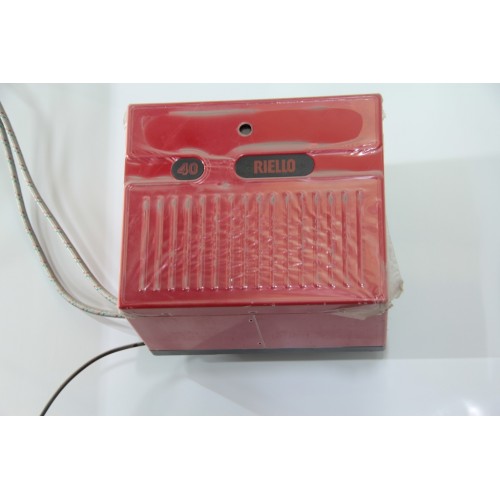

2. Тепло-генераторная группа оснащается дизельной горелкой ф-мы «Riello» 40G20.
3. Одну экстракторную группу, комплектуемую вытяжным вентилятором производительностью 20.000 м³/ч с электромотором 5,5 кВт.

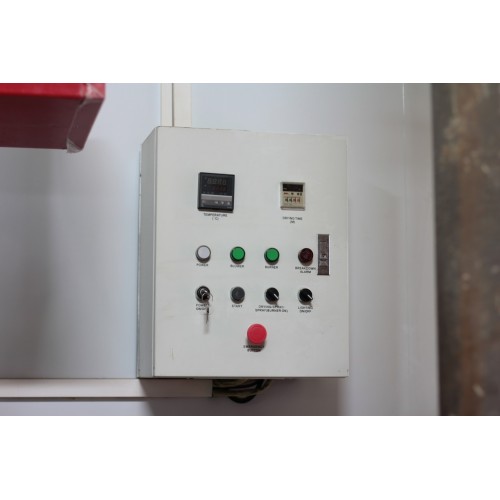

4. Автоматизированный процесс переключения режимов окраска/продувка/сушка/охлаждение.

Особенности окрасочно-сушильной камеры Atis Prima

• Камера изготовлена из сэндвич-панелей, окрашенных порошковой краской, покрытых изнутри специальным антибликовым покрытием.

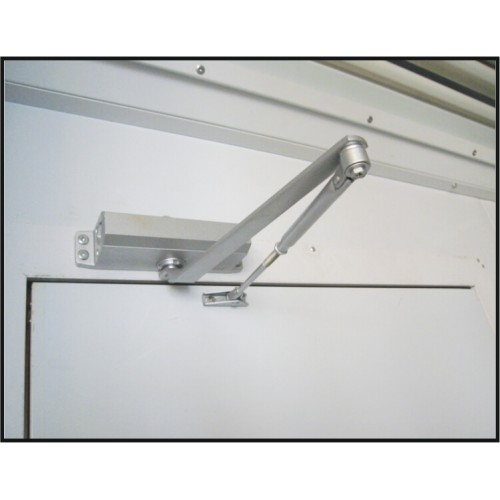

• Имеется боковая дверь для персонала.

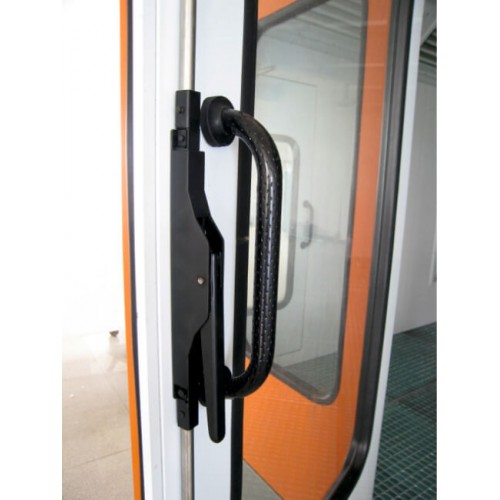

• Камера оборудована распашными трехстворчатыми воротами.

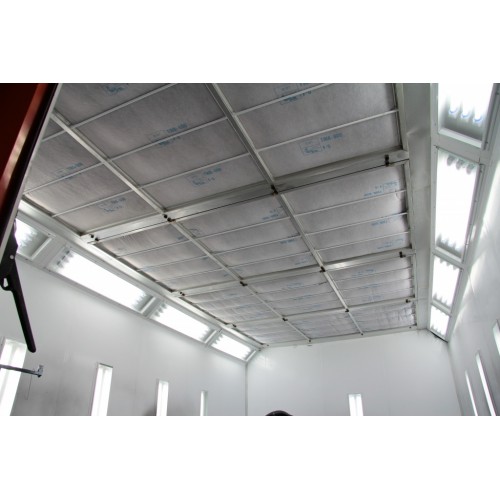

• Камера оснащена фильтрами: предварительный фильтр, потолочный фильтр тонкой очистки, напольный фильтр Paint-stop G3.

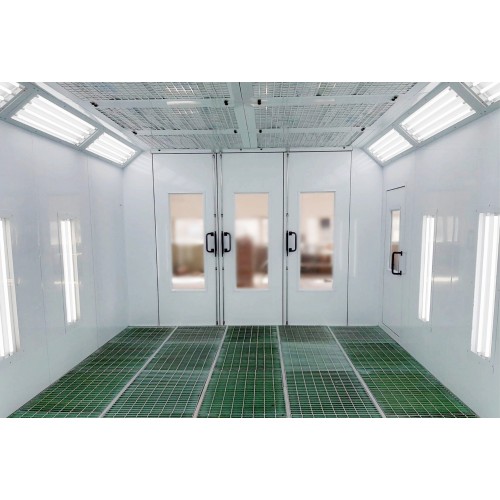

• В камере имеется верхнее наклонное и боковое вертикальное освещение.
• Общая установленная электрическая мощность – 14 кВт.
• Максимальная температура сушки 80°С.
• Окрасочно-сушильная камера состоит из комплектующих, изготовленных ведущими мировыми производителями.

Принцип работы окрасочно-сушильной камеры:

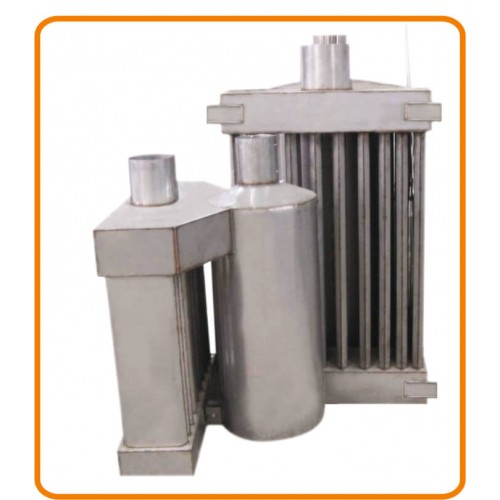

Воздух забирается с улицы тепловентиляционным приточным агрегатом, проходит воздушный предварительный фильтр, нагревается до заданной температуры посредством контроллера и через потолочный фильтр тонкой очистки сверху равномерно подается на изделие. Тепловентиляционный блок оснащается теплообменником и горелкой.

Характеристики окрасочно-сушильной камеры Atis Prima

• Стены: сэндвич панель, 50 мм PE (пенополистирол).
• Наружные размеры: длина –7,0 ширина – 4,0 м; высота – 3,5 м.
• Внутренние размеры: длина –6,9 ширина – 3,9 м; высота – 2,7 м.

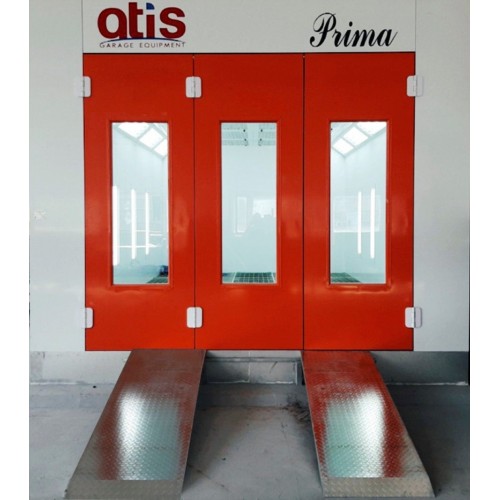

• Главная дверь: трехстворчатая ширина 3м, высота 2,7 м.
• Аварийная дверь: ширина –0,8 м; высота –2,0 м.
• Освещение: верхний уровень – 40 LED ламп по 18 Вт; нижний вертикальный уровень – 16 LED ламп по 18 Вт.
• Вентиляционные агрегаты: приточный вентилятор турбинного типа мощность 7,5 кВ; вытяжной вентилятор турбинного типа мощность 5,5 кВт.
• Воздухообмен: 24 000 м3/час.
• Скорость потока воздуха 0,3 - 0,35 м/сек.
• Температурные режимы: дизельная горелка RIELLO 40G20, тепловая мощность 218 кВт; рециркуляция – 90% теплого воздуха; температура: цикл покраски –20°С при -3°С; цикл сушки – 60°/ 80°С.
• Система фильтров: фильтр предварительной очистки: степень фильтрации – 80%; потолочный фильтр: степень фильтрации – 98%; напольный фильтр: степень фильтрации – 90%.

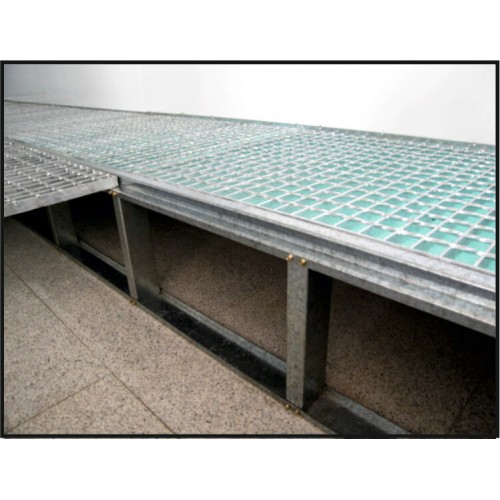

• Решетки напольные: полнорешётчатый пол. Максимальная нагрузка – 600 кг на колесо.
• Металлическое основание входит в комплект поставки: Высота 300 мм. Въездные трапы.
• Питание: электрическая трехфазная сеть напряжением 380 В, 15 кВт – 26А.

Опции окрасочно-сушильной камеры Atis Prima

• увеличение мощности теплообменника и горелки до 300 кВт;
• газовая горелка RIELLO;
• дополнительные въездные ворота для камер туннельного типа.
