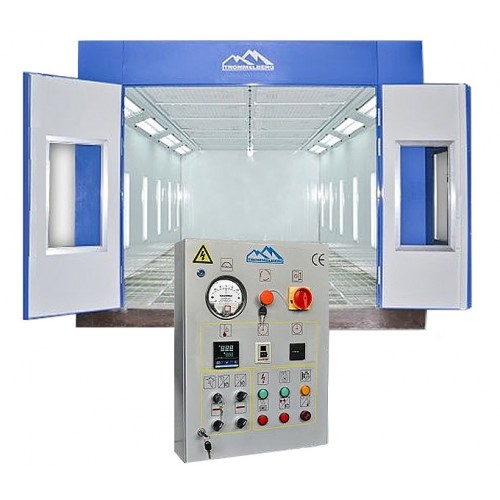

Индустриальная окрасочно-сушильная камера Trommelberg SB1555
Окрасочно-сушильная камера с двумя мощными приточно-вытяжными агрегатами, обеспечивающими воздухообмен до 80000 куб.м/час и быстрый нагрев воздуха до рабочих температур. Камера предназначена для окраски и сушки крупногабаритных объектов, например, грузового транспорта, автобусов и др.
Кабина Индустриальной окрасочно-сушильной камеры Trommelberg SB1555
- Окрасочно-сушильная камера изготовлена из окрашенных стеновых панелей с тепло- и звукоизоляцией.
- Наличие изоляции в сочетании с мощным тепловым агрегатом обеспечивает быстрый нагрев и поддержку температуры воздуха на постоянном уровне.
- Камера полностью отвечает сложившимся на рынке требованиям, позволяя обслуживать крупногабаритные транспортные средства.
- Кабина имеет сквозное исполнение с двумя 4-створчатыми воротами и двумя дверьми для персонала.
Агрегат Индустриальной окрасочно-сушильной камеры Trommelberg SB1555
- Камера оснащается двумя тепловентиляционными блоками, каждый из которых включает два двигателя для привода приточных вентиляторов и один двигатель привода вытяжного центробежного вентилятора.
- Для переключения из режима окраски в режим сушки предусмотрены электромеханические заслонки.
- Нагрев воздуха осуществляется двумя мощными дизельными горелками RIELLO, которые обеспечивают общую тепловую мощность, достаточную для прогрева и поддержки температуры в камере на уровне 60°С.
- Тепловентиляционные блоки располагаются по одной стороне.
Основание и полы Индустриальной окрасочно-сушильной камеры Trommelberg SB1555
- Окрасочная камера устанавливается на заранее подготовленное бетонное основание, в котором должны быть предусмотрены две продольные траншеи для вывода воздуха из кабины.
- Траншеи по всей длине перекрываются прочными металлическими решетками.
Пульт управления Индустриальной окрасочно-сушильной камеры Trommelberg SB1555
- Камера имеет в своем составе электрический пульт управления, который полностью контролирует все рабочие режимы и обеспечивает безопасную работу дизельных горелок.
- Пульт управления оснащен индикаторами режимов работы, необходимой рабочей и аварийной сигнализацией, таймером и контроллером температуры в кабине.
Освещение Индустриальной окрасочно-сушильной камеры Trommelberg SB1555
- Камера имеет мощное комбинированное освещение, включающее светильники потолочного и бокового освещения.
- Светильники верхнего яруса располагаются под углом 45°, что в совокупности с боковыми светильниками вертикального расположения обеспечивает комфортную работу и создает идеальные условия для сравнения цвета оригинального и ремонтного лакокрасочного покрытия.
Фильтры Индустриальной окрасочно-сушильной камеры Trommelberg SB1555
- Окрасочная камера в стандартной комплектации оснащается полным комплектом фильтров: входным и выходным фильтрами, потолочным фильтром тонкой очистки и напольным фильтром для поглощения окрасочного тумана.
- Для удобства замены фильтры предварительной и окончательной очистки устанавливаются на легкосъемных металлических рамках.
Рекомендуемые опции для камеры Trommelberg SB1555
- Изменение габаритных размеров
- Установка газовых горелок вместо дизельных
- Изменение мощности и производительности тепловентиляционных агрегатов
- Установка дополнительных ворот в средней части кабины
- Изменение количества и типа светильников
- Установка на гладком фундаменте с организацией выхода воздуха через специальные отверстия в боковых стенках кабины (диагональный продув)
- Установка операторского подъемника для окраски объектов с большой высотой.
* По спецификациям клиента возможно изготовление индустриальной зоны подготовки.
Стандартная комплектация камеры Trommelberg SB1555
- 2 тепло-вентиляционных агрегата;
- 2 теплообменника из нержавеющей стали;
- 2 дизельных горелки Riello RS28;
- 2 х 4-створчатые ворота и 2 сервисные двери;
- окрашенные стеновые панели с изоляцией из пенополистирола;
- 16 потолочных светильников х 4 лампы = 64 лампы;
- 12 боковых вертикальных светильников х 4 лампы = 48 ламп;
- пульт управления;
- комплект фильтров для четырехступенчатой очистки воздуха.
Инструкция по эксплуатации Индустриальная окрасочно-сушильная камера Trommelberg SB1555
Чертеж общего вида Индустриальная окрасочно-сушильная камера Trommelberg SB1555
План фундамента Индустриальная окрасочно-сушильная камера Trommelberg SB1555
Размеры |
|
- внутренние габариты кабины, мм |
15000х5000х5000 |
- внешние габариты кабины, мм |
15140х6890х5600 |
- въездные ворота, мм |
4400х4500 |
- двери для персонала, мм |
650х2000 |
Тепловентиляционный агрегат |
|
- двигатели приточной вентиляции, кВт |
4х7.5 |
- двигатели вытяжной вентиляции, кВт |
2х11.0 |
- тепловая мощность горелки, ккал |
до 500000 |
- воздухообмен, куб.м/час |
до 80000 |
- мак. потребление дизельного топлива, л/час |
40 |
- температура в режиме сушки, °C |
60-80 |
Требования к электросети |
|
Общая потребляемая мощность, кВт |
55 |
Электропитание, В/Гц |
3ф.х380-400/50 |
Другие характеристики |
|
Мощность ламп освещения, Вт |
64х36 + 48х36 = 4032 |
Толщина стеновых панелей, мм |
70 |
