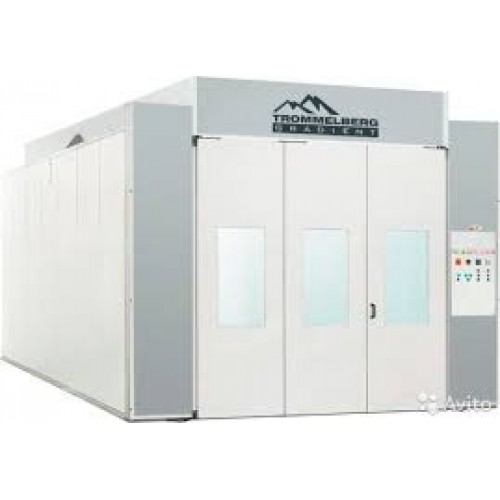

Окрасочно-сушильная камера Trommelberg SB-7428 (EC)

Ваша скидка: -4%
Производитель: Trommelberg
Код товара: SB7428
Доступность: На складе
Артикул: SB7428

52000
  • 54 109.00 руб.52 000.00 руб.

  • В рассрочку от 3 до 36 месяцев


Краткие характеристики
- ворот 2700x2700
- кабины 7000х4000х2760
Все характеристики

Нажмите на
?
и предложите свою цену!
Уточняйте наличие

Окрасочно-сушильная камера 7х4х2.76 м производства Италии с комбинированный приточно-вытяжным агрегатом и дизельной горелкой Riello RG4S.

Основные особенности Окрасочно-сушильной камеры Trommelberg SB-7428 (EC)

  • Время монтажа камеры сократилось в 2 раза благодаря частичной предварительной сборке
  • Высококачественная окраска при полном воздухообмене и комфортные условия работы в любое время года благодаря использованию высокоэффективного теплообменника
  • Высокая скорость нагрева и эффективность: применение теплообменника 4-ходовой конструкции из жаропрочной стали существенно повышает производительность работ
  • 4-ступенчатая очистка воздуха: входной карманчатый фильтр предварительной очистки Еurovent ЕU4/G4, высокоэффективный потолочный фильтр тонкой очистки класса F5 / ЕN779, двухслойный краскоостанавливающий фильтр Еurovеnt ЕU3 + Еurovеnt ЕU4 (выполняет также функцию вытяжного фильтра)
  • Освещенность в кабине превышает 1500 люкс.

Окрасочно-сушильная камера Trommelberg SB-7428 (EC) Соответствует нормам Евросоюза

Окрасочная камера произведена в соответствии со следующими директивами и стандартами:

  • 2006/42/CE, Директива ЕС по машинам, механизмам и машинному оборудованию;
  • 2006/95/CE, Директива ЕС по низковольтному оборудованию;
  • Директива EMC 2004/108/CE по электромагнитной совместимости.

Кабина / пленум / освещение камеры Trommelberg SB-7428 (EC)

  • Кабина окрасочно-сушильной камеры SB-7428 собирается из теплоизолированных самонесущих сэндвич панелей, изготовленных из оцинкованного металла и соединенных между собой замками «шип-паз».
  • Кабина изнутри и снаружи окрашена в белый цвет.
  • Кабина оснащается трехстворчатыми въездными воротами.
  • Ворота имеют остекление из ударопрочного триплекса и оснащены подпружиненными штыревыми запорами.
  • В пленуме камеры находится высокоэффективный потолочный фильтр тонкой очистки класса ЕU5.
  • Кабина оборудована потолочными светильниками угловой конструкции с люминесцентными трубками XL, создающими превосходный уровень освещенности и правильную цветопередачу, что важно для высококачественной окраски автомобилей. Класс освещения IRC85
  • В кабине устанавливается угловая полка для инструментов и верхняя подвижная штанга для подвешивания деталей.

Полы / напольные фильтры камеры Trommelberg SB-7428 (EC)

  • Камера устанавливается на металлическом основании.
  • При необходимости камеру можно установить в предварительно подготовленный приямок глубиной 340 мм.
  • Пол полностью решетчатый перекрыт оцинкованными решетками с несущей способностью 800 кг/колесо.
  • Все конструкции основания изготовлены из оцинкованной стали.
  • Под всей поверхностью решеток пола устанавливается двухступенчатых напольный (краскоостанавливающий) фильтр, состоящий из полотен класса ЕU3 и ЕU4.
  • Такая конструкция фильтра позволяет эффективно защитить вытяжной вентилятор от загрязнения при сохранении высокой эффективности вентиляционной системы.

Агрегаты/вентиляторы/теплообменник камеры Trommelberg SB-7428 (EC)

  • Камера оснащена двумя центробежными вентиляторами с взрывобезопасными электродвигателями мощность 7.5 кВт каждый.
  • Для большей эффективности лопатки турбин вентилятора развернуты вперед.
  • Перед приточным вентилятором установлен карманчатый фильтр класса ЕU4.
  • Конструкция камеры предусматривает режимы работы с полным воздухообменом и рециркуляцией, а также ручную регулировку давления в кабине камеры при помощи заслонки на линии вытяжки.
  • В режиме рециркуляции (частичного воздухообмена) воздуха поддерживаются оптимальные параметры воздухообмена, постоянная температура по всей поверхности автомобиля и обеспечивается экономия топлива благодаря повторному прохождению нагретых масс воздуха через кабину.

Пульт управления камеры Trommelberg SB-7428 (EC)

  • Пульт управления встроен в переднюю стенку камеры.
  • В составе пульта имеется термоконтроллер режима окраски и сушки, таймер сушки, а также счетчик часов работы.
  • Пульт обеспечивает автоматический режим охлаждения.

Устройства безопасности камеры Trommelberg SB-7428 (EC)

  • Камера оснащается такими устройствами безопасности как:
  • • Термостат безопасности с ручным перезапуском для предотвращения перегрева воздуха
  • • Манометр с цветной шкалой для отображения давление в кабине камеры
  • • Устройство блокировки на линии подачи сжатого воздуха.
  • Полный список всех устройств см. в разделе "Стандартная комплектация".

Упаковка и сборка камеры Trommelberg SB-7428 (EC)

  • Окрасочно-сушильная камера SB-7428 поставляется с частичной предварительной сборкой, что позволяет сократить время монтажа в 2 раза.

Опции для камеры Trommelberg SB-7428 (EC)

  • Угловое освещение комп. 4 шт., 928Вт, арт. CL4458
  • Заездные рампы (2 шт.), арт. RMP28E
  • Газовая горелка взамен дизельной.

Стандартная комплектация камеры Trommelberg SB-7428 (EC)

  1. полностью решетчатый пол: 35 оцинкованных решеток, несущая способность 800 кг/колесо;
  2. стеновые панели толщиной 40 мм;
  3. металлическое основание высотой 340 мм;
  4. основные ворота: трехстворчатые, с безопасным остеклением, вкл. 1 створку для персонала;
  5. боковая дверь с безопасным остеклением для персонала;
  6. 8 светильников угловой конструкции: 32х58-Вт люминесцентных трубок XL (3 типа люминофоров), класс освещения IRC85, дневное;
  7. 4-ходовой теплообменник;
  8. дизельная горелка Riеllo RG4S;
  9. 2 центробежных вентилятора с ременным приводом и развернутыми вперед лопатками, моторы 2х7.5 кВт;
  10. ручная заслонка для регулировки давления в кабине;
  11. комплект фильтров;
  12. пульт управления "Еasy Control";
  13. угловая полочка для инструментов;
  14. верхняя подвижная штанга для подвешивания деталей;
  15. манометр с цветной шкалой для контроля давления в кабине камеры;
  16. блокировка подачи сжатого воздуха в кабину;
  17. термостат безопасности с ручным перезапуском;
  18. датчик минимального давления.

Вес брутто: 2500 кг
Место 1 (ДхШхВ): 4100х1160х2150 мм
Место 2 (ДхШхВ): 2150х1150х2150 мм
Место 3 (ДхШхВ): 1450х900х1900 мм
Место 4 (ДхШхВ): 1400х900 мм
Место 5 (ДхШхВ): 1050х800х2550 мм

Инструкция по эксплуатации Окрасочно-сушильная камера Trommelberg SB-7428 (EC)

Габариты:



- кабины (ГхШхВ), мм

7000х4000х2760

- наружные (ГхШхВ), мм

7160x5010x3740

- ворот (ШхВ), мм

2700x2700

Тепловентиляционный агрегат:



- мощность двигателя притока, кВт

 7.5

- мощность двигателя вытяжки, кВт

 7.5

- тепловая мощность, кВт

 220

- макс. воздухообмен в режиме окраски, м³/час

 24000

- макс. температура в процессе окраски, °C

 30 (при температуре наружнего воздуха 0°C )

- макс. температура в процессе сушки, °C

 80

- потребеление топлива (при  +20°C), кг/час

 19 (при теплотворной способности топлива 10.2 Mкал/кг)

Требования к электросети:



Общая потребляемая мощность, кВт

 17

Электропитание, В/Гц

 3Ф.x380-400/50

Мощность ламп освещения, Вт

 1865


Basic
- ворот 2700x2700
- кабины 7000х4000х2760
- макс. воздухообмен в режиме окраски, м³/час 24000
- макс. температура в процессе окраски, °C 30 (при температуре наружнего воздуха 0°C )
- макс. температура в процессе сушки, °C 80
- мощность двигателя вытяжки, кВт 7.5
- мощность двигателя притока, кВт 7.5
- наружные 7160x5010x3740
- потребеление топлива 19 (при теплотворной способности топлива 10.2 Mкал/кг)
- тепловая мощность, кВт 220
Габариты: -
Мощность ламп освещения, Вт 1865
Общая потребляемая мощность, кВт 17
Электропитание, В/Гц 3Ф.x380-400/50
